Plantegninger viser form, størrelser og plassering av rom og gjenstander i etasjer i eksisterende eller planlagte bygninger.
✴️ Har du ikke tilgang til denne funksjonen og er interessert i å teste den ut gratis? ✴️
Nå kan du få tilgang til en rekke tilleggsfunksjoner som
TEK17/BREEAM-eksport, Ekstern markedsplass, QR og Interaktive plantegninger
Ved å laste opp plantegninger til lokasjoner i Loopfront kan du:
- navigere i et bygg og definere plassering av objekter som vurderes for ombruk
- lokalisere nåværende plassering av objekter som er planlagt for ombruk
- Angi fremtidig plassering av objekter som planlegges for ombruk i nye plantegninger eller møbleringsplan
Klikk for å hoppe til et avsnitt som forklarer aspekter ved interaktive plantegninger:
- Få tilgang til interaktive plantegninger
- Last opp plantegninger
- Se en lokasjons plantegninger og plasserte objekter
- Plassering av objekter i plantegninger under kartlegging
- Se plassering av et kartlagt produkt i plantegning
- Oppdater mengde og plassering av nye objekter kartlagt i plantegning
- Oppdater plassering eller flytt objekter i plantegning til ny etasje eller lokasjon
- Plantegninger og QR
Få tilgang til interaktive plantegninger
I Loopfront kan du få tilgang til å aktivere interaktive plantegninger for å registrere spesifikk plassering knyttet til dine kartlagte objekter. Dersom denne funksjonen er aktivert gjennom lisensen din, kan du finne funksjonen for interaktive plantegninger under fanen "Funksjoner" på siden for organisasjonsinnstillinger:
Last opp plantegninger

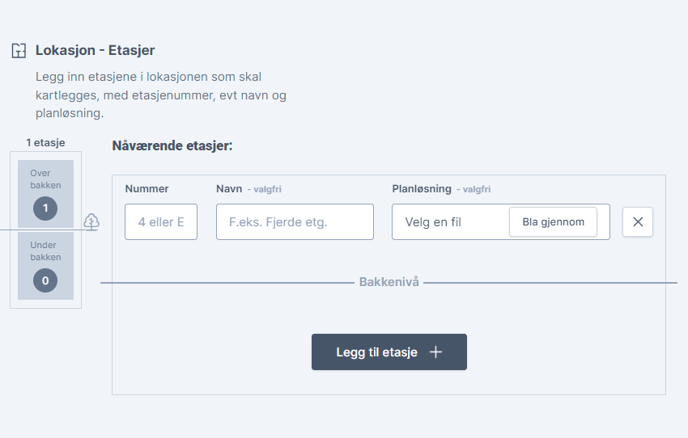

Plantegninger kan lastes opp til hver etasje ved registrering av ny lokasjon eller ved oppdatering av eksisterende lokasjoner.
For å legge til plantegninger til eksisterende lokasjoner, gå til lokasjonen din, klikk på de tre prikkene øverst til høyre > rediger > etasjer > velg en fil
Merk: Plantegningen må lastes opp som bildefil (JPEG).
Tips: Hvis du har plantegninger i PDF-format, kan du enten ta skjermbilde av hver plantegning eller velg print til JPEG i utskriftsinnstillingene for PDF-leseren. Du kan også bruke en PDF-konverterer slik som: https://www.ilovepdf.com/pdf_to_jpg
Se en lokasjons plantegninger og plasserte objekter

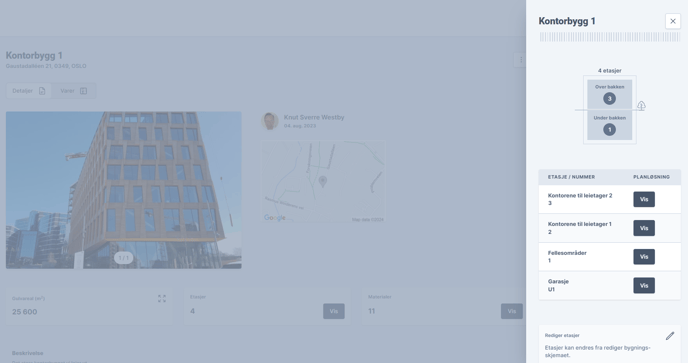

Se alle opplastede plantegninger: Gå til "detaljer"-siden inne på en lokasjon. Klikk på "vis"-knappen ved siden av antall etasjer under bildet av lokasjonen. Her kan du se de ulike plantegningene som er lastet opp. Dersom "vis"-knappen ikke er der, kan det være fordi du ikke har lyktes med opplastingen.

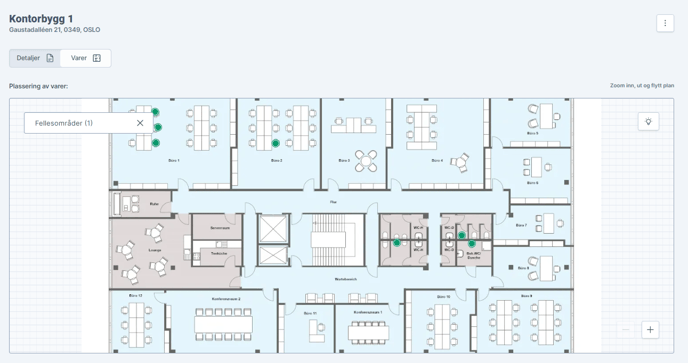

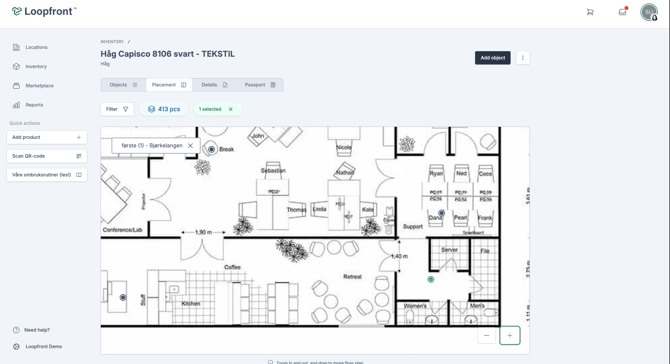

Se oversikt over objekter plassert på lokasjonens plantegninger: Klikk på "varer"-fanen over bildet av lokasjonen. Her vil du se lokasjonens plantegninger og plasserte kartlagte varer markert som grønne prikker.
Se andre plantegninger på lokasjonen: Øverst i venstre hjørne av plantegningen vil du se hvilken av lokasjonens etasjer du ser på. For å se en annen etasje, klikk på "x" i tekstboksen eller fjern teksten for å se en rullegardinmeny med liste over etasjene.
Navigasjon: Plantegningene vises først i full størrelse. Bruk + og - knappene nederst i høyre hjørne for å zoome inn og ut i plantegningen. Klikk på plantegningen og dra bildet rundt for å byte utsnitt. For å tydeliggjøre objekter plassert i plantegningen, klikk på lyspære-ikonet øverst til høyre.

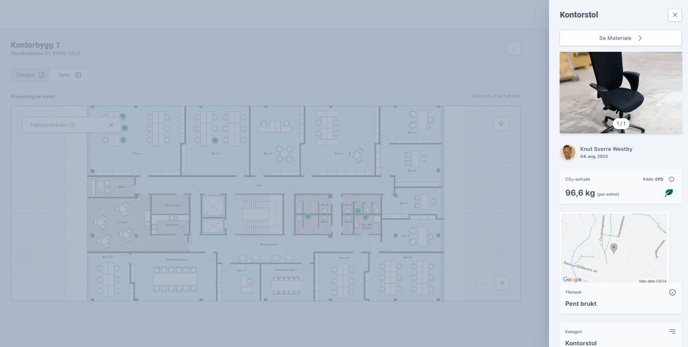

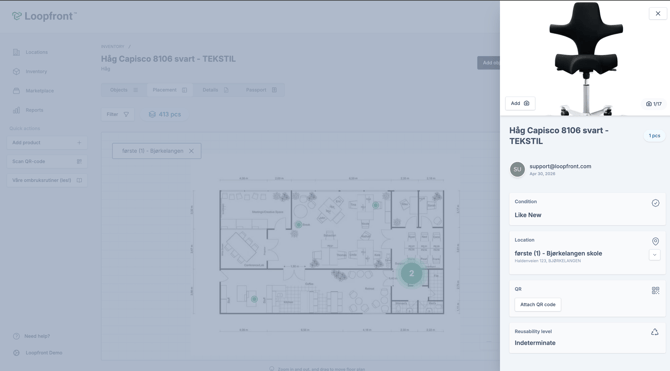

Se detaljer om objekter i plantegningen: Klikk på de grønne prikkene i plantegningen for å se detaljer om det plasserte objektet. Et vindu vil dukke opp til høyre for plantegningen, hvor du kan rulle ned for å se kartlagt informasjon om den spesifikke varen, eller legge til en QR-kode. For å gå til materialkortet klikk på "se materiale"-knappen. For å gå tilbake til plantegnings-oversikten, klikk hvor som helst utenfor vinduet eller på "x" i øvre høyre hjørne.
Plassering av objekter i plantegninger under kartlegging

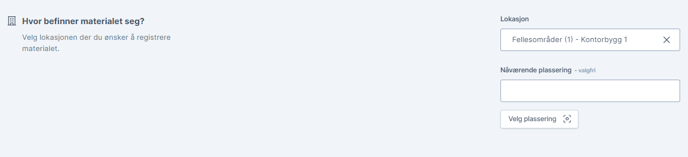

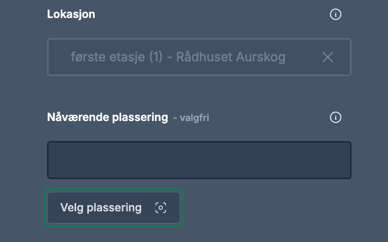

Under kartlegging av objekter kan du angi varenes spesifikke plassering etter å ha valgt lokasjon og etasje ved å klikke på knappen «Velg plassering» i kartleggings-skjemaet. Knappen vil dukke opp under "Nåværende plassering" i seksjonen «Hvor befinner materialet seg?» i toppen av kartleggings-skjemaet, dersom plantegninger er aktivert under funksjons-fanen på siden for organisasjonsinnstillinger.
"Velg plassering"-knappen vil bare være aktivert hvis det er en gyldig planløsning lastet opp til lokasjonens etasje. Hvis knappen er inaktiv (merket med grått) kan dette indikere at:
- Den valgte etasjen har ikke en plantegning lastet opp til lokasjonen
- Den valgte etasjen har ikke en plantegning som er gyldig
Når er det ikke relevant å sette plassering i plantegninger?
Hvis du for eksempel registrerer gulv- eller tak-installasjoner som finnes i større deler av en etasje, vil det kanskje ikke være relevant å sette spesifikk plassering i plantegningen. I stedet kan man heller definere etasje under "lokasjon" øverst i kartleggings-skjemaet.
Hvordan velge plassering i plantegninger
Når du klikker på "Velg plassering"-knappen under kartlegging (i registreringsskjemaet), vil du få opp den opplastede plantegningen.
Dersom det allerede er synlige grønne prikker i plantegningen, viser disse plassering av andre objekter som allerede er kartlagt og plassert i samme etasje.

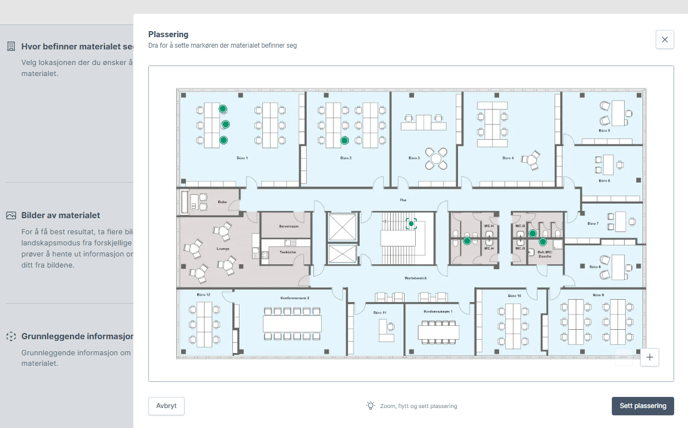

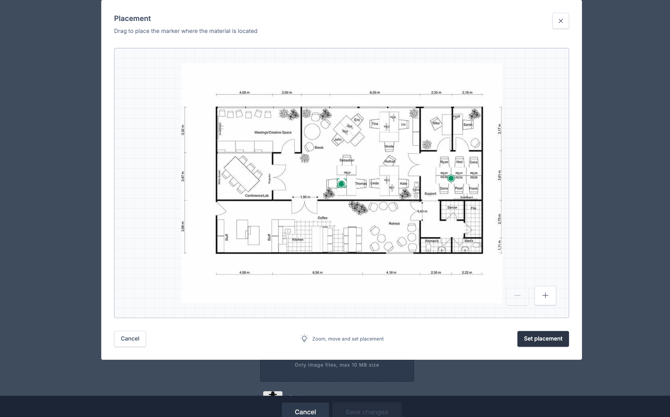

I midten av plantegningsvinduet er det et grønt sikte-symbol som kan flyttes rundt i plantegningen for å sette plasseringen for objekt(ene) du registrerer. Klikk på plantegningen og hold mens du drar filen rundt til det grønne sikte-symbolet er rettet mot riktig plassering. Du kan også zoome ved å bruke «+» og «-»-knappene nederst til høyre.
Når du finner riktig plassering klikker du på «sett plassering» og en grønn prikk med hake vil komme opp i plantegningen. Klikk på «endre» hvis du ønsker å justere plasseringen eller klikk «Lagre og lukk» for å fortsette kartleggingen. Plasserings-knappen i registreringsskjemaet vil da vise «Valgt» for å indikere at plasseringen er satt og bekreftet av systemet.
Merk: Plassering av flere objekter i plantegninger
Foreløpig kan du kun velge én plassering om gangen under hver registrering. Hvis du kartlegger et objekt det kun finnes én av på etasjen, eller flere objekter som bare befinner seg i et spesifikt rom, kan du stille inn denne plasseringen og gå videre for å kartlegge andre objekter.
Hvis du kartlegger to eller flere av de samme objektene som er tilstede i forskjellige deler av etasjen, kan du enten velge:
- Uspesifikk plassering: Sett samme plassering for alle objekter på samme sted i plantegningen. (Eksempler hvor dette kan være aktuelt: gulvbelegg eller tak-installasjoner i enkelte deler av etasjen, som for eksempel i et rom, eller om du skal kartlegge en gruppe møbler som kun finnes i samme rom)
- Spesifikk plassering: Dersom du for eksempel kartlegger flere like møbler (f.eks skrivebord) eller like bygningskomponenter (f.eks vinduer) som finnes i forskjellige områder i etasjen, vil det være hensiktsmessig å angi spesifikk plassering av hvert enkelt objekt i plantegningen.
Hvis du ønsker å angi spesifikk plassering for hvert objekt av et lignende produkt i plantegningen, sett først antallet som "1" før du lagrer kartleggingen. Du kan alltid oppdatere antallet og den spesifikke plasseringen av like varer som et neste trinn. Se disse trinnene under "Oppdater mengde og plassering av nye objekter kartlagt i plantegning" lenger ned i denne artikkelen.
Se plassering av et kartlagt produkt i plantegning

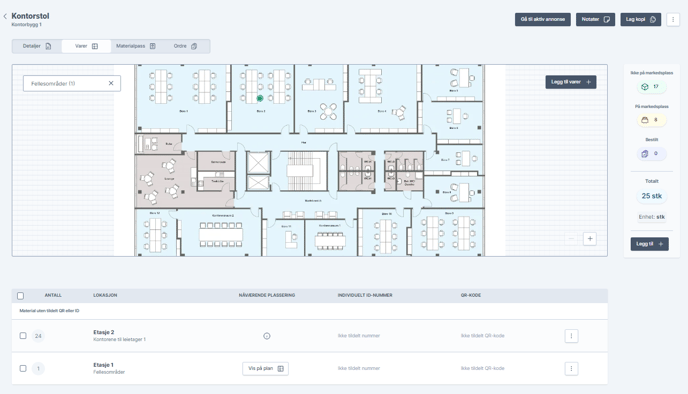

Når kartleggingen er fullført og lagret, kan du finne satt plassering av objektet/objektene ved å klikke på "varer"-fanen over bildet av det kartlagte produktet. Slik kan alle brukere av økosystemet med tilgang til lokasjonen se og vurdere hvor ting var plassert ved registreringstidspunktet.
Under "varer"-fanen vil du se plantegningen med grønne prikker som markerer plasseringen av kartlagte objekter av samme produkt. Du kan bruke + og – knappene for å zoome inn og ut, eller klikke og dra for å flytte utsnitt på plantegningen. Øverst i venstre hjørne av plantegningen ser du hvilken etasje du ser på akkurat nå. Her kan du bytte for å se like varer i andre etasjer.
Under plantegningen vil du se en liste over de samme objektene som befinner seg på samme lokasjon på tvers av etasjene. Du kan også finne den nøyaktige plasseringen for et enkelt objekt eller en varegruppe fra en enkelt kartlegging. (Husk at QR-kodede varer vil bli tildelt sine egne varelinjer i den oppførte tabellen under plantegningen. Varegrupper vises kun hvis objektene ikke er QR-merket).

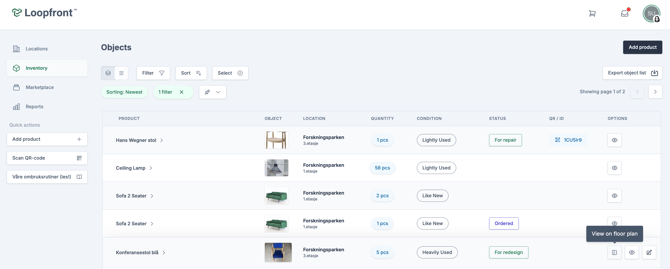

For å se den angitte plasseringen av en spesifikk registrering i plantegningen, klikk "vis på plan" ved siden av oppføringen i listen. Den valgte registreringen vil da fremheves i plantegningen ved å vise plasseringsprikken som grønn, mens de andre prikkene blir grå. Du kan klikke på "vis på plan"-knappen på flere registreringer i listen for å markere flere av dem på en gang. Ved å klikke på avkrysningsboksene til venstre kan du «fjerne» merkingen for hvilke registreringer du ønsker å markere i plantegningen.
Oppdater mengde og plassering av nye objekter kartlagt i plantegning
For å legge til flere varer av produktet med ny plassering i plantegning: klikk på «Legg til varer»-knappen øverst til høyre. Her kan du fortsette å kartlegge objekter og sette plassering på tvers av etasjer på en lokasjon. Bruk rullegardinmenyen øverst til venstre i plantegningen for å velge etasje. Du kan også bruke "legg til +"-knappen i seksjonen til høyre for plantegningen hvor du får opp en rullegardinmeny for å velge etasjeplassering for objektet.

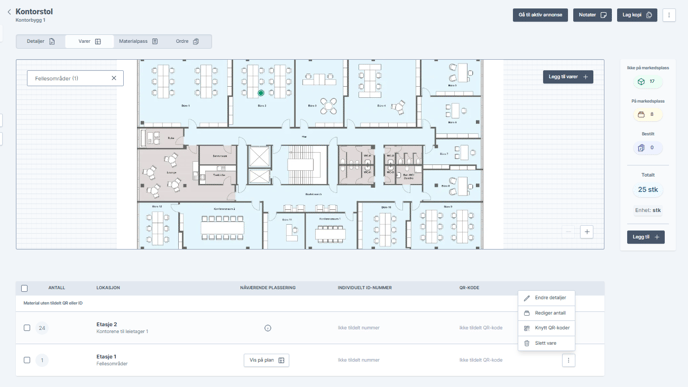

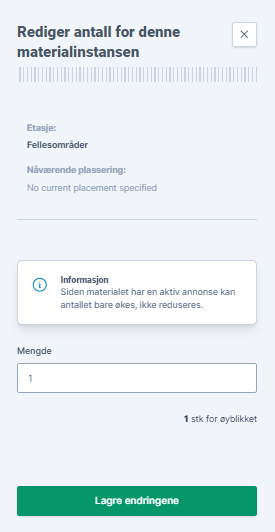

For å redigere mengde av en kartlegging: gå til listen over registreringer under plantegningen og klikk på de tre prikkene til høyre, og deretter "rediger antall".
Et nytt vindu dukker opp der du kan redigere antallet av en kartlegging. Klikk på "lagre endringer" når du har oppdatert mengden.
Merk: Dersom kartleggingen har en aktiv annonse på markedsplassen, kan du bare øke antallet. For å redigere den aktive annonsen, klikk på "gå til aktiv annonse"-knappen over plantegningen.
Merk: du kan bare angi én ny plassering om gangen, så med mindre du flytter eller oppdaterer plasseringen av flere objekter, velg og flytt én registrering om gangen.
Oppdater plassering eller flytt objekter i plantegning til ny etasje eller lokasjon

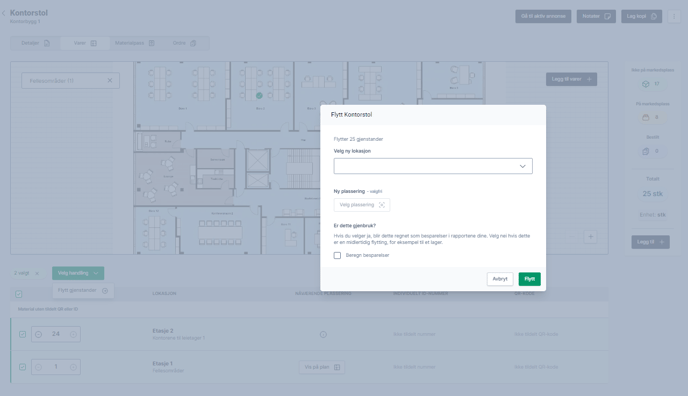

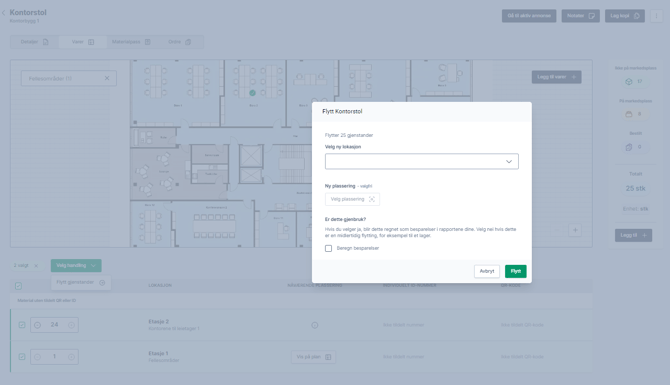

For å oppdatere plassering eller flytte objekter i plantegningen kan du markere utvalgte registreringer i listen under plantegningen eller velge alle ved å klikke på avkrysnings-boksen øverst i venstre hjørne av listen. Ovenfor kan du se hvor mange du har valgt og du kan velge å fjerne markeringen av ved å klikke på "x" ved siden av antall valg. Når du har valgt de spesifikke registreringene du vil flytte, klikker du på "velg handling" og "flytt gjenstander". I popup-vinduet kan du velge en ny lokasjon(eller samme etasje) og angi en ny plassering.
Merk: Dersom du flytter varer fra ett sted til et annet for å ombruke de, klikker du på avmerkingsboksen "Beregn besparelser". Hvis du velger ja, vil dette bli regnet som besparelser i rapportene dine. Hvis du bare vil oppdatere plasseringen fordi den ble feil under registrering, bør du ikke velge "Beregn besparelser". Det samme gjelder dersom du bare flytter varen(e) midlertidig til et nytt område på etasjen, til en annen etasje i samme lokasjon, eller til en annen lokasjon bare for å lagre det et annet sted.
Når du utfører flytteprosesser med Loopfront kan du også bruke funksjonen «Flytt materialer» i Beholdning. Her kan den interaktive plantegningsfunksjonaliteten brukes igjen for å definere den kommende plasseringen i det nye lokasjonen.
Dersom plantegningen for det nye stedet er lastet opp, kan den som planlegger flyttingen registrere den nye plasseringen for å informere flytteansvarlig om hvor varen skal leveres.

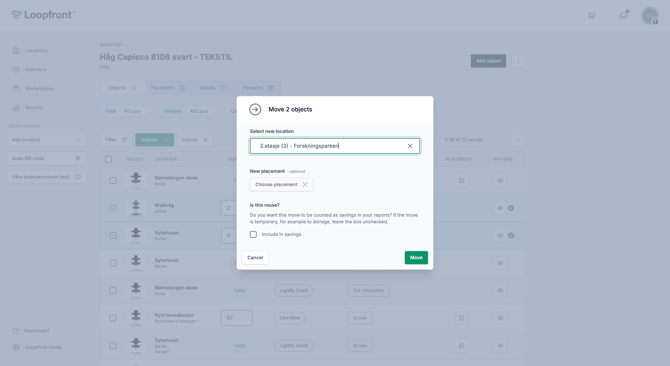

Når du velger å flytte en eller flere objekter, vil «Velg plassering»-knappen vises i popup-vinduet der flyttingen håndteres.
I likhet med kartleggingsprosessen, bruker du sikte-ikonet i midten av plantegningen for å stille inn den nye plasseringen i plantegningsvinduet. Når du er ferdig, sørg for å krysse av for beregning av besparelser dersom det er gjennomføring av ombruk, og bekreft ved å klikke på «Flytt». Det vil da bli satt ny plassering på det nye stedet. Det kan være lurt å gjennomføre denne prosessen i tråd med møbleringsplanen for det nye stedet.
Plantegninger og QR
Dersom Plantegninger brukes sammen med QR-koding av objekter, kan du bruke begge funksjonene for å opprettholde oversikt over tid slik at objektdataene forblir relevante.

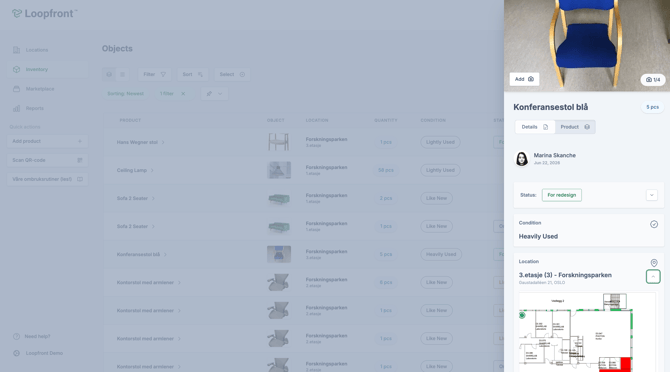

Plantegninger er også tilgjengelige ved skanning av QR-koden til objekter. Hvis en innlogget bruker i økosystemet skanner en QR-kode med Loopfronts QR-skanner, vil de se informasjon om det tilknyttede objektet. Her kan du klikke på plantegningssymbolet ved siden av "vis materialdetaljer" for å se plasseringen i plantegningen. Dette kan være et relevant verktøy for:
- Oversikt: Skann QR-koden for å se hvor objektet opprinnelig ble plassert i plantegningen og vurder om det er feilplassert og fysisk skal flyttes tilbake til den opprinnelige plasseringen, eller om den nye fysiske plasseringen er korrekt og informasjonen må oppdateres i Loopfront. (Se avsnittet ovenfor "Oppdater plassering eller flytt objekter i plantegning til ny etasje eller lokasjon").
- Flytteprosesser: Når bestilte varer med QR-koder kommer til det nye stedet, kan QR-kodene skannes av brukere med tilgang til økosystemet, som deretter kan se i plantegningen hvor de bestilte varene fysisk skal plasseres i den nye lokasjonen.
